.1. Modelo-Endidade-Relacionamento-Estendido
Comecou a ser desenvolvido nos anos 82, atraves de contribuicoes externas a do autor Peter Scheins.
Agregação
Abstração em nível superior na qual um conjunto de relacionamentos eh considerado como conjunto de entidades e, a partir dai, eh possível associar este ultimo a outro conjunto de relacionamentos.
[!summary] Em resumo
Permite-se especificar conjunto de relacionamentos associados a conjuntos de relacionamentos.
A agregação pode, inclusive, ter atributos próprios (não necessariamente precisa de chave primaria, mas pode-se ter um atributo que compõe a chave primaria).

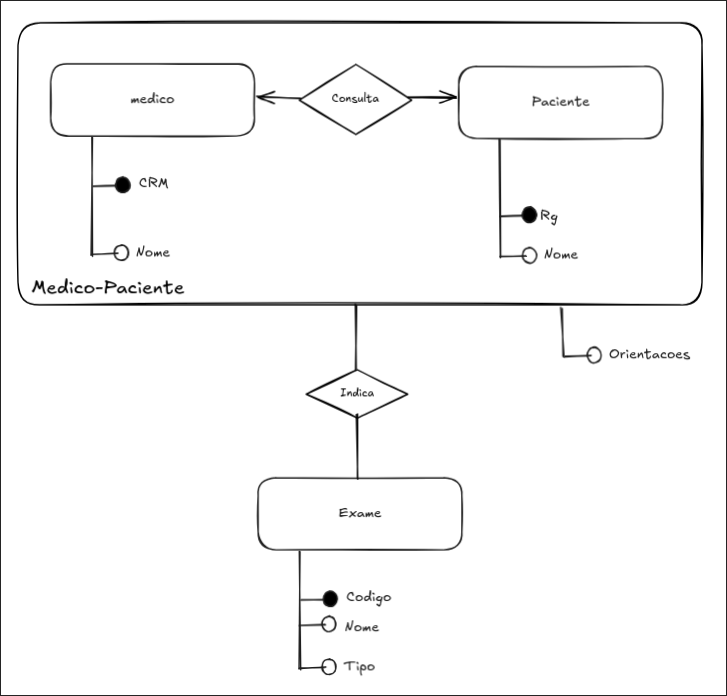

Neste exemplo, podemos considerar a entidade Medico-Paciente como um Conjunto de Entidades completo.
Subclasse, superclasse e herança
Superclasses: Conjunto de entidade que possuem atributos que sao passiveis de serem reusados em conjuntos que as herdam. Subclasses: Conjuntos de Entidade que herdam atributos em relacao a sua superclasse. Heranca: atributos que sao reaproveitaveis sao acessiveis da subclasse.

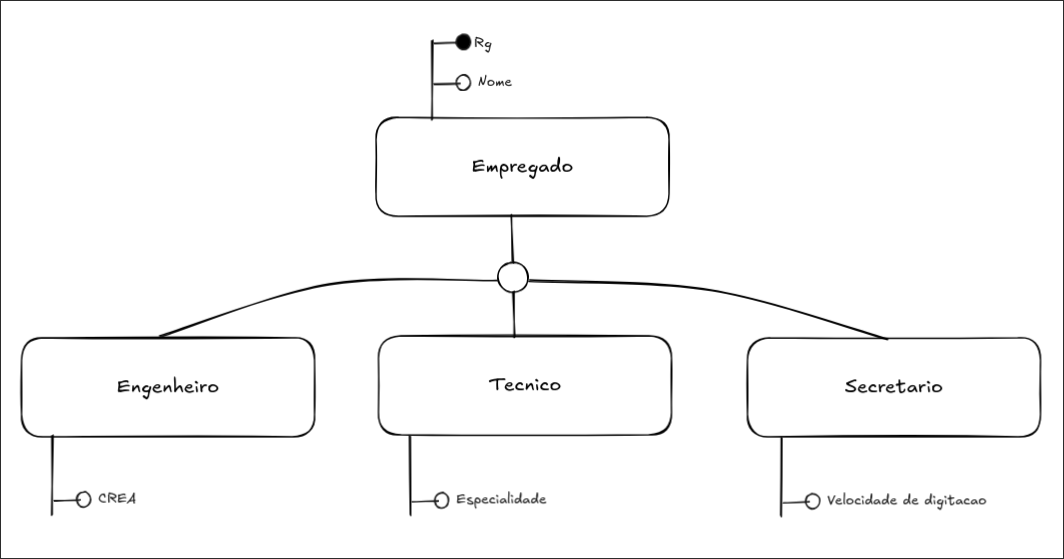

padrao:

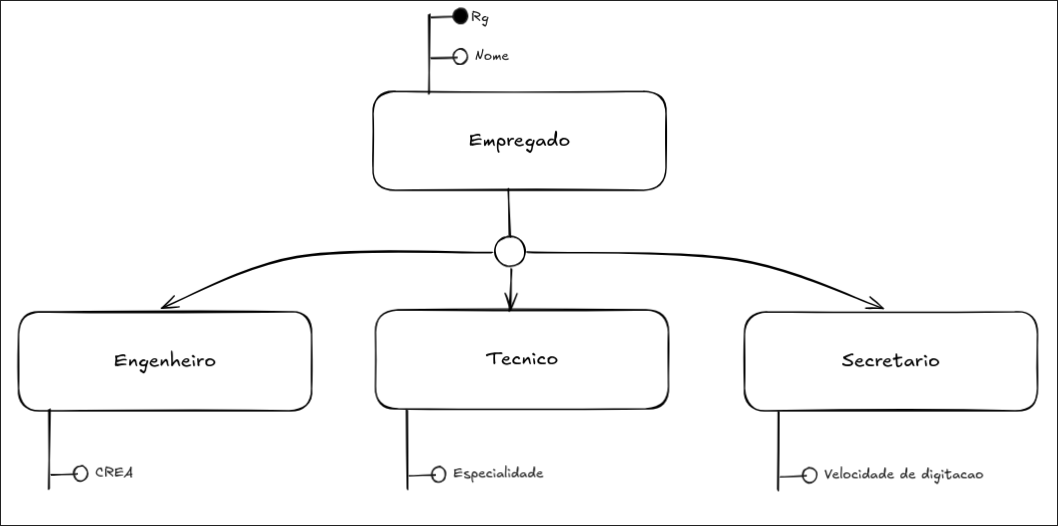

especialização: eh o processo de modelagem que permite obter as subclasses a partir da superclasse.

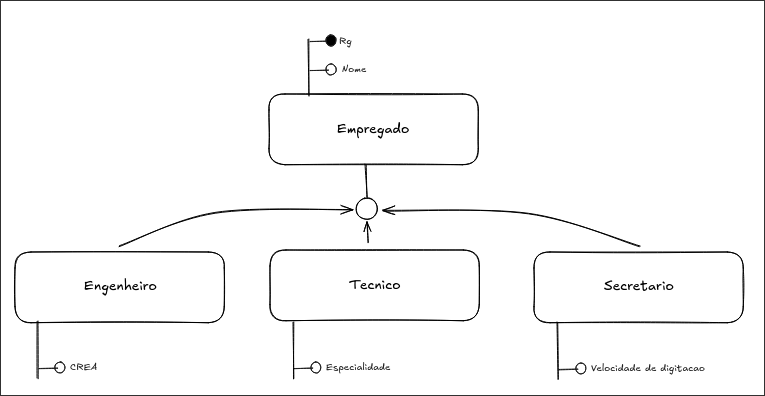

Generalização: processo de se obter a superclasse a partir da subclasse.
Restrições

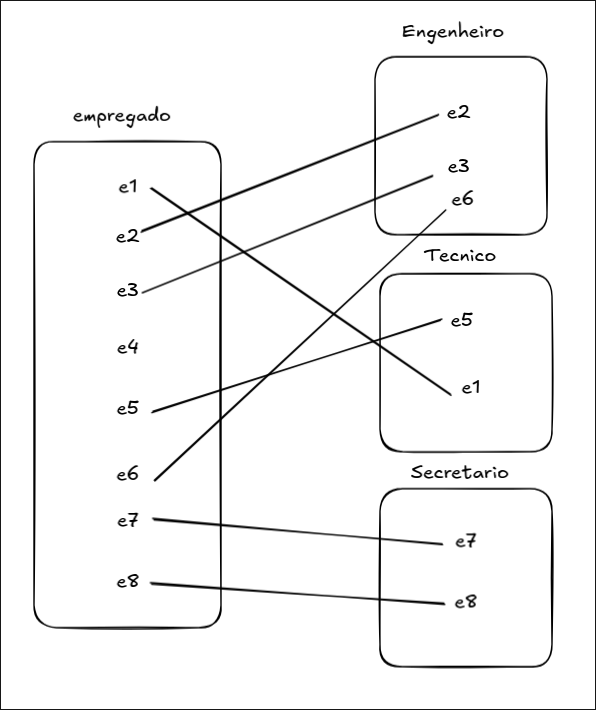

Disjunção (representada dentro do circulo de herança):
- Disjunta (D): se uma entidade pertence a uma subclasse, nao pode pertencer as demais.
- sobreposta (O): uma entidade pode aparecer em 1 ou mais subclasses
Participação
- total: toda entidade da superclasse tem que pertencer a, pelo menos, uma de suas subclasses.
- parcial: uma entidade da superclasse pode não pertencer a nenhuma de suas subclasses.

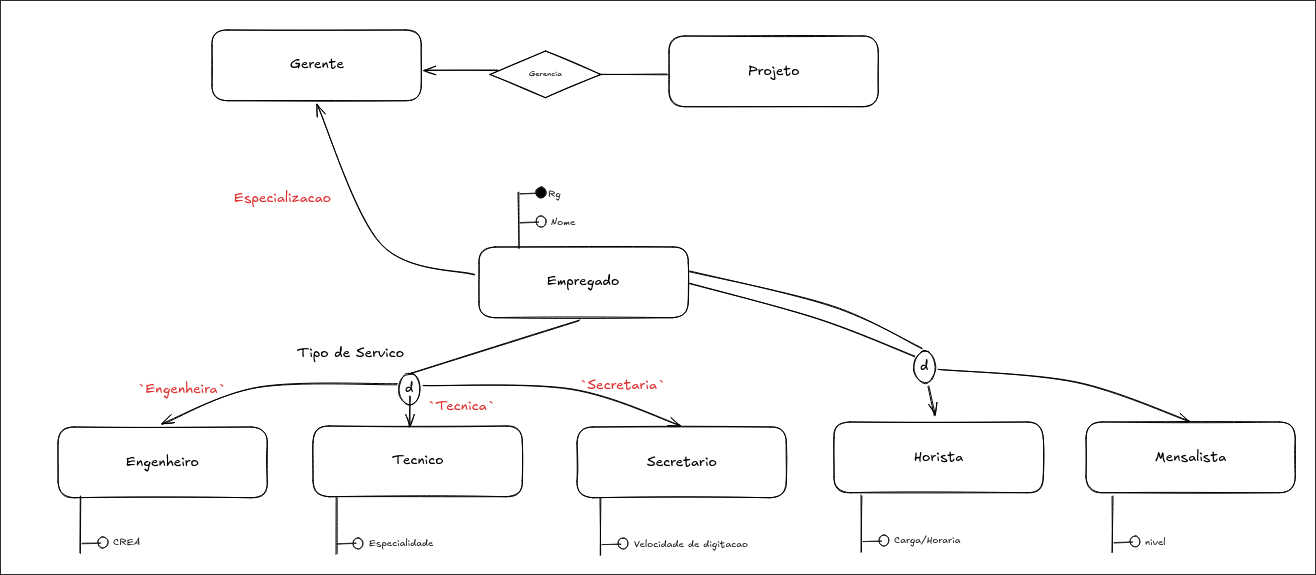

Exemplo completo
(em vermelho não precisa ser escrito)
